Shenzhen Jingji Technology Co., Ltd.

خط نقل سلسلة سريعة مزدوجة، خط إنتاج التجميع الآلي للورشة

تفاصيل المنتج:
مكان المنشأ: شن تشن الصين
اسم العلامة التجارية: Kutede
إصدار الشهادات: ISO
رقم الموديل: شبيبة-BS008
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: قابل للتفاوض
تفاصيل التغليف: كرتون / حقيبة من القماش / علبة خشبية / منصة نقالة
وقت التسليم: 15-25 يوم عمل بعد استلام الوديعة (الوضع الفعلي وفقًا للكمية)
شروط الدفع: تي/تي
القدرة على العرض: 300 مجموعات لكل أفواه
  • معلومات تفصيلية
  • منتوج وصف

معلومات تفصيلية

مادة: إطار من الألومنيوم الصناعي، سلسلة مزدوجة السرعة، حزام PVC مضاد للكهرباء الساكنة مقاس: الطول الإجمالي المخصص / عرض الخط / ارتفاع العمل (قابل للتخصيص)
مكافحة ساكنة: حزام جانبي أخضر مضاد للكهرباء الساكنة وحاجز مضاد للكهرباء الساكنة، مقاومة السطح 10^6~10^9Ω سعة التحميل: حمولة مخصصة لكل منصة نقالة، بحد أقصى اختياري 200 كجم
سرعة: 0.5 ~ 15 م / دقيقة، قابل للتعديل بواسطة محول التردد طلب: 3C للإلكترونيات والأجهزة المنزلية وورشة تجميع بطاريات الطاقة الجديدة
إبراز:

سرعة مزدوجة للسلسلة 0.5-15 متر/دقيقة

,

قدرة تحميل 200 كجم لكل منصة نقالة

,

خط حاجز جانبي للحزام مضاد للكهرباء الساكنة

منتوج وصف

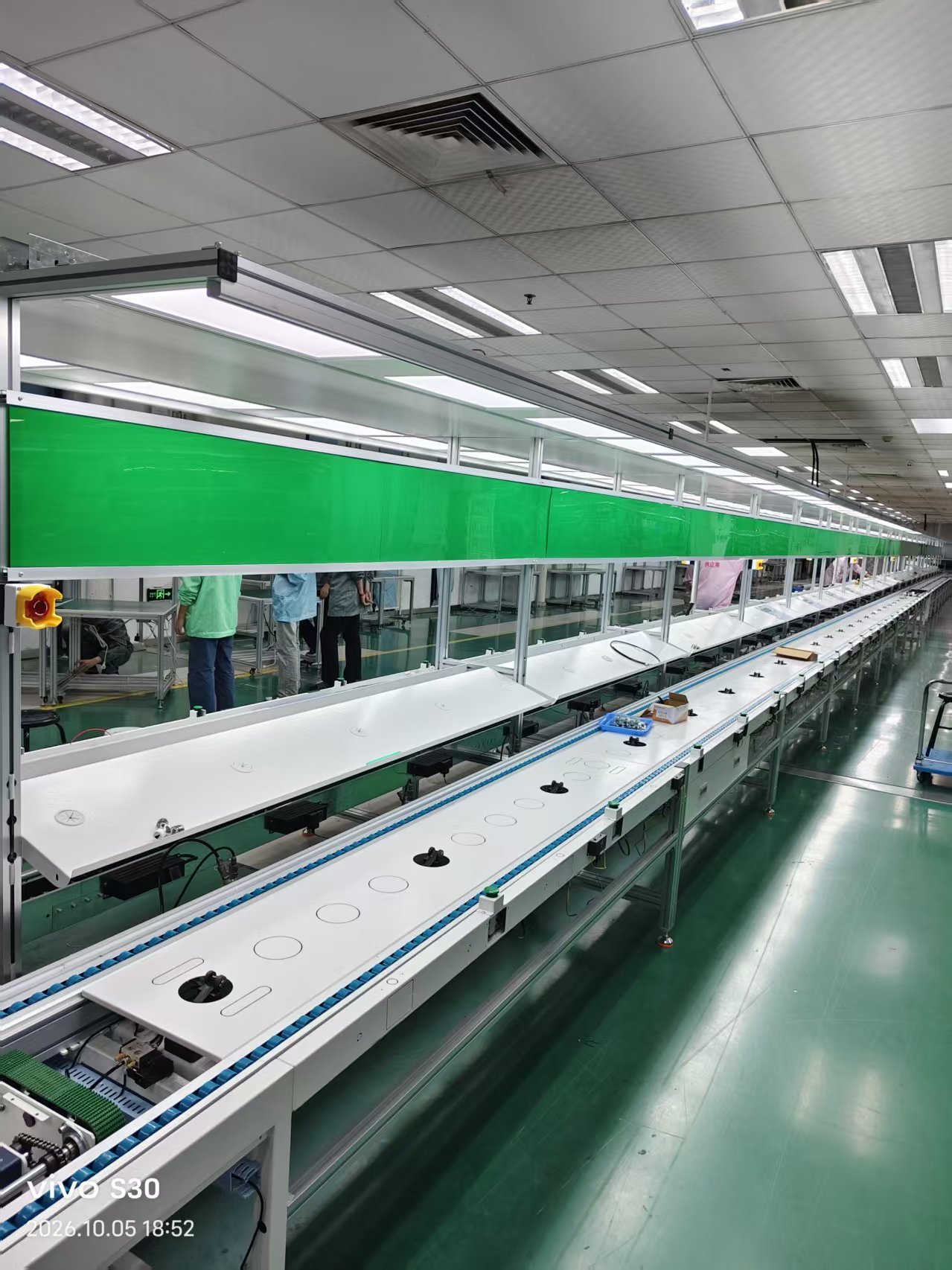

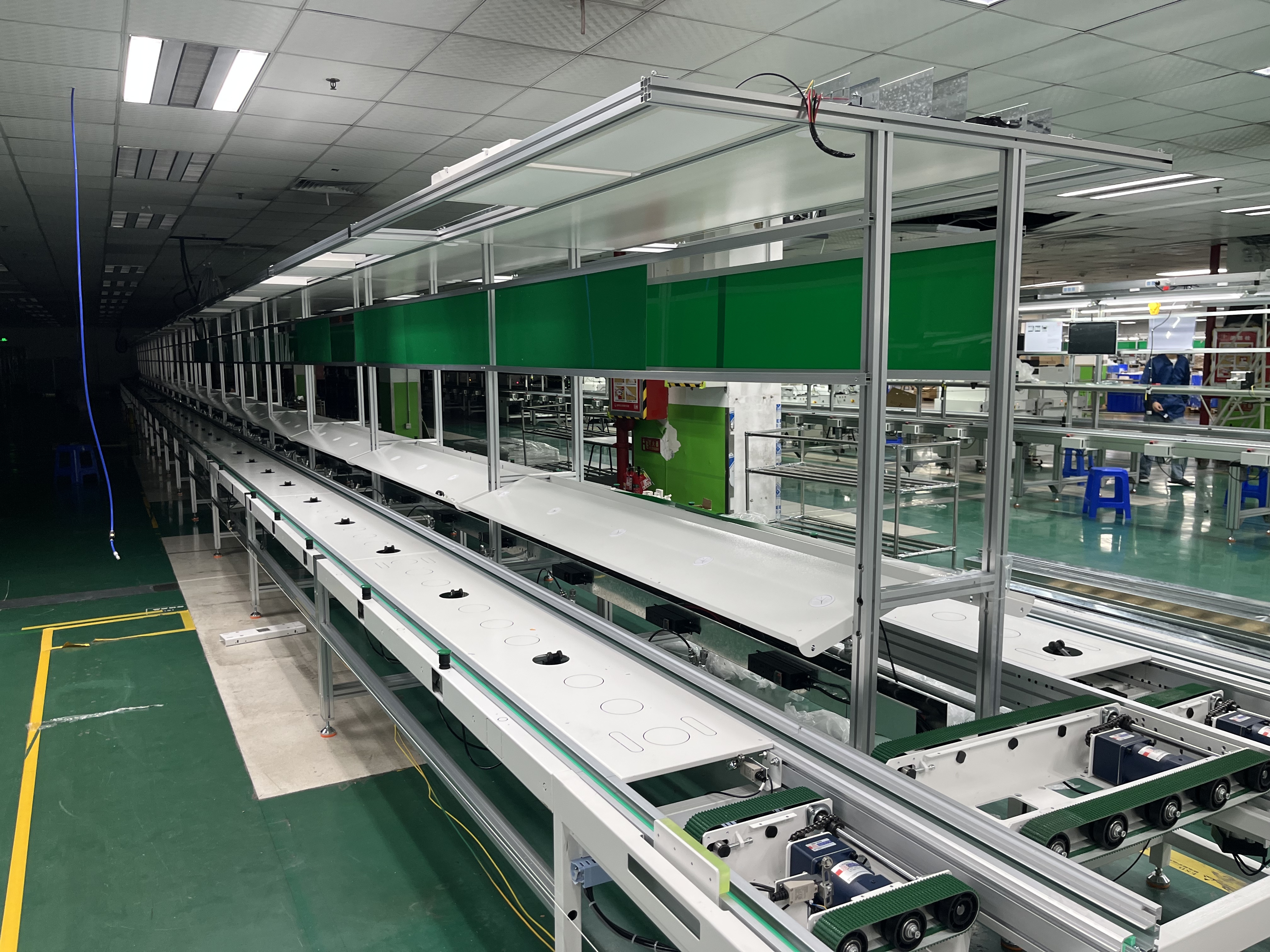

خط ناقل السرعة المزدوجة JS-BS008 الخاص بنا هو خط تجميع آلي دائري غير قياسي يستخدم على نطاق واسع، مصمم خصيصًا لتجميع المنتجات المستمر في ورشة العمل، واختبار الأداء، واختبار الاحتراق، وتداول المنتجات النهائية وتفريغها. يعتمد الإطار الرئيسي على هيكل من مقاطع الألمنيوم الصناعية شديدة التحمل، وهو قوي ومقاوم للتآكل، وسهل التجميع وإعادة الترتيب عند تغيير ورشة عملك. نواة النقل هي سلسلة مزدوجة السرعة (نسبة سرعة 2.5 مرة)، حيث تعمل منصة قطعة العمل أسرع من السلسلة نفسها، واحتكاك منخفض، وضوضاء تشغيل منخفضة، وتشغيل مستقر للإنتاج المستمر على مدار 24 ساعة.

جانب الخط مزود بـ حزام أخضر مضاد للكهرباء الساكنة / حاجز مضاد للكهرباء الساكنة، يطلق الكهرباء الساكنة بفعالية، ويمنع تلف المكونات الإلكترونية الناجم عن التفريغ الكهروستاتيكي، وهو مثالي لورش تجميع الإلكترونيات، وبطاريات الليثيوم، والأجهزة المنزلية، و 3C.

يمكن تصنيع خط الإنتاج هذا على شكل خطي أو دائري مغلق. يمكننا إضافة ملحقات اختيارية: سدادة توقف هوائية، آلة رفع ونقل، آلية رفع دوارة، إضاءة ورشة عمل LED، مقبس طاقة، رف تعليق أدوات، طاولة عمل مضادة للكهرباء الساكنة، حاجز أمان. عرض الخط، الطول الإجمالي، ارتفاع العمل، سعة التحميل، سرعة التشغيل كلها تدعم التخصيص الكامل.

تفصيل الهيكل الرئيسي

  1. الإطار: مقطع ألومنيوم صناعي، سطح مؤكسد، مقاوم للخدش، سهل التوصيل.
  2. وسط النقل: سلسلة بلاستيكية مزدوجة السرعة + بكرة معدنية، نسبة سرعة 2.5X.
  3. الحماية الجانبية: حزام PVC أخضر مضاد للكهرباء الساكنة / حاجز مضاد للكهرباء الساكنة، مقاومة السطح 10^6 ~ 10^9 أوم.
  4. نظام القيادة: محرك تخفيض تروس، سرعة قابلة للتعديل عبر محول التردد.
  5. نظام التحكم: تحكم PLC + مستشعر، توقف تلقائي، تحديد المواقع، رفع ونقل.
  6. منصة العمل: منصة مضادة للكهرباء الساكنة، حجم مخصص بناءً على أبعاد منتجك.

نحن نقدم خدمة كاملة: استشارة تخطيط في الموقع، تصميم رسومات CAD ثلاثية الأبعاد، إنتاج، اختبار مسبق في المصنع، تركيب في الموقع، تشغيل وصيانة ما بعد البيع. أرسل حجم منتجك ووزنه وتخطيط ورشة العمل، وسنقدم لك حلاً مخصصًا.

خدمة تخطيط وتركيب الخط

يتم تخطيط خطوط السلسلة مزدوجة السرعة حول وقت التاكت، وحجم المنصة، وعدد المحطات، ويظهر الرسم المجاني طول الحلقة، ومسار عودة المنصة، وارتفاع العمل، وموضع خزانة التحكم. يتم ربط إطار مقطع الألومنيوم بالمسامير، لذلك تتم إضافة المحطات أو إزالتها بعد التركيب، مع دعم تشغيل عن بعد.

تكوين السرعة والقيادة والحمل

يستخدم التحكم في الناقل متغير السرعة من 0.5 إلى 15 مترًا في الدقيقة ناقل محرك مسنن مع تحكم بمحول تردد، ويتم ضبط دورات وقت التاكت أو دورات وضع الإيقاع على خزانة PLC. تحمل كل منصة ما يصل إلى 200 كجم مع مطابقة قوة المحرك الدافعة لعدد المنصات.

التشغيل والصيانة واستخدام الطاقة

يحافظ الحزام الجانبي والحاجز المضاد للكهرباء الساكنة على مستوى ضوضاء منخفض للناقل، مع محرك موفر للطاقة يوفر استهلاكًا منخفضًا للطاقة. يغطي تصميم الناقل سهل الصيانة تعديل شد السلسلة، واستبدال المنصة، وتوفر قطع الغيار لروابط السلسلة والمنصات والمستشعرات.

الشهادات والضمان وقطع الغيار

يتم إنتاج الخط تحت نظام جودة ISO مع تقارير مقاومة الحزام المضاد للكهرباء الساكنة وإعلانات كهربائية مقدمة. يغطي ضمان لمدة 12 شهرًا الإطار والسلسلة ومحرك القيادة وخزانة التحكم، مع دعم ضبط عن بعد.

المهلة الزمنية وشروط الطلب والتعبئة

الحد الأدنى للطلب هو مجموعة واحدة، وتتوفر مجموعة واحدة مخصصة وعلامة تجارية لخطوط النقل OEM. وقت التسليم 15-20 يومًا بسعة إنتاج شهرية تبلغ 300 مجموعة، ودعم الطلبات العاجلة عند الطلب. تعبئة صندوق خشبي للتصدير وتحميل الحاويات من خط الإنتاج الخاص بنا.

التطبيق والملاءمة الصناعية

يناسب خط تجميع إلكترونيات 3C للإنتاج بالتاكت، وخط تجميع الأجهزة النهائي، وخط تجميع الطاقة الجديدة لبناء وحدات البطاريات، وخط إنتاج أشباه الموصلات لنقل المنصات.

تكوين محطة العمل وبيئة العمل

تم بناء كل محطة كخلية يدوية مع قضبان خط تجميع إضاءة LED، ومحطة عمل مروحة تبريد، وشريط مقبس طاقة، ودعامة صندوق قطع، ورف تعليق أدوات مثبت على إطار المقطع. يتم ضبط ارتفاع العمل لوضعية تجميع مريحة ويمكن تعديله من خلال أقدام الناقل ذات الارتفاع القابل للتعديل.

الحماية والسلامة وتكامل الخط

يتم تغطية مسار عودة السلسلة ومسار المنصة بألواح ناقل حاجز الأمان وتصميم ناقل شبه مغلق، مع حماية نقطة القرص عند نهايات النقل وأزرار إيقاف الطوارئ للناقل عند خزانة PLC وكل صف محطة. يوفر الخط أسلاك واجهة SMEMA، واتصال أنبوبي مرن للمقاعد الجانبية، ويمكن توفير وثائق ناقل معتمدة من CE.
