تفاصيل المنتج:
|
|
| Place of Origin: | Shen Zhen China |
|---|---|
| اسم العلامة التجارية: | Kutede |
| إصدار الشهادات: | ISO |
| Model Number: | JP-DIP800-B |
|
شروط الدفع والشحن:
|
|
| Minimum Order Quantity: | 1 set |
| الأسعار: | قابل للتفاوض |
| Packaging Details: | Export wooden case / carton box/Pallet for export |
| Delivery Time: | 15-25 working day after received the deposit(The actual situation according to the quantity) |
| Payment Terms: | T/T |
| Supply Ability: | 300sets per mouths |
|
معلومات تفصيلية |
|||
| Material: | 6063-T5 Aluminum Alloy Frame + Anti-static PVC Green Belt (Customizable) | Standard Size: | Length 3m / 4m /6m, Height 750~1100mm, PCB width 50-300mm, Fully Customizable |
|---|---|---|---|
| Belt Type: | Anti-static ESD PVC Conveyor Belt | Speed Range: | 0.1~5 m/min, Stepless Adjustable |
| Power Supply: | AC220V 50/60Hz (Voltage Customizable) | Working Mode: | Bilateral Dual-side Operation |
| Application: | DIP PCB Through-hole Component Plug-in Assembly Line | Customization: | Support Non-standard Customization According To Workshop Layout |
منتوج وصف

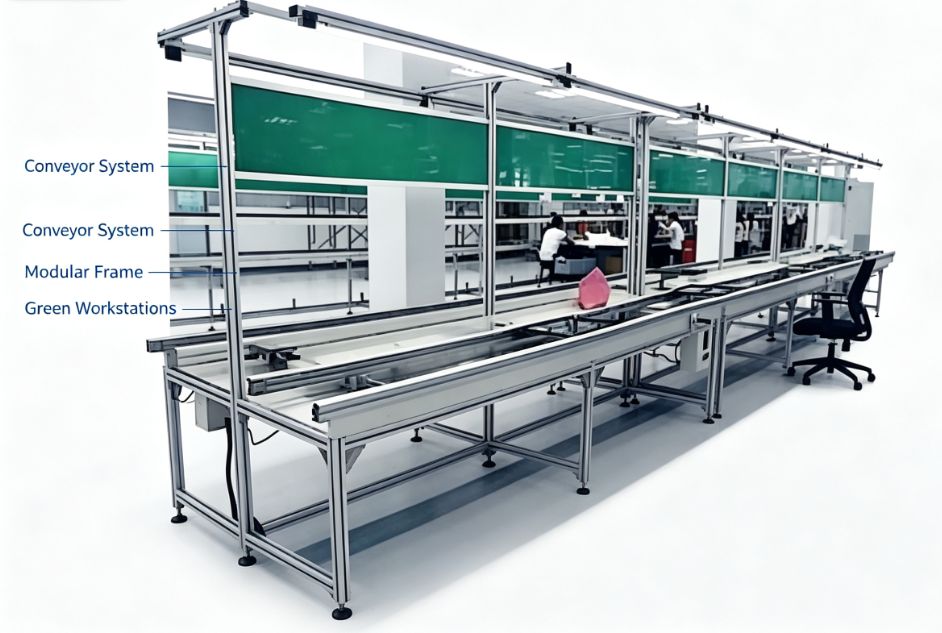

خط التوصيل التلقائي ثنائي الاتجاه JP-DIP800-B مصمم خصيصًا لتجميع مكونات التوصيل عبر الفتحات DIP في ورشة تصنيع الإلكترونيات. يعتمد ناقل العمل مزدوج الجوانب هذا على إطار من سبائك الألومنيوم ونظام نقل حزام مضاد للكهرباء الساكنة، مما يسمح للمشغلين بالعمل على جانبي الخط في وقت واحد لعمليات توصيل المقاومات والمكثفات والموصلات وأجزاء أخرى عبر الفتحات في لوحات الدوائر المطبوعة. يمكن توصيله بسلاسة مع خط إنتاج SMT، وآلة لحام الموجة، وجهاز تحميل وتفريغ لوحات الدوائر المطبوعة لتشكيل سير عمل كامل لإنتاج تجميع DIP. مطبق على نطاق واسع في الإلكترونيات الاستهلاكية، والأجهزة المنزلية، ولوحات إمداد الطاقة، وإلكترونيات السيارات، وورشة تجميع لوحات دوائر التحكم.

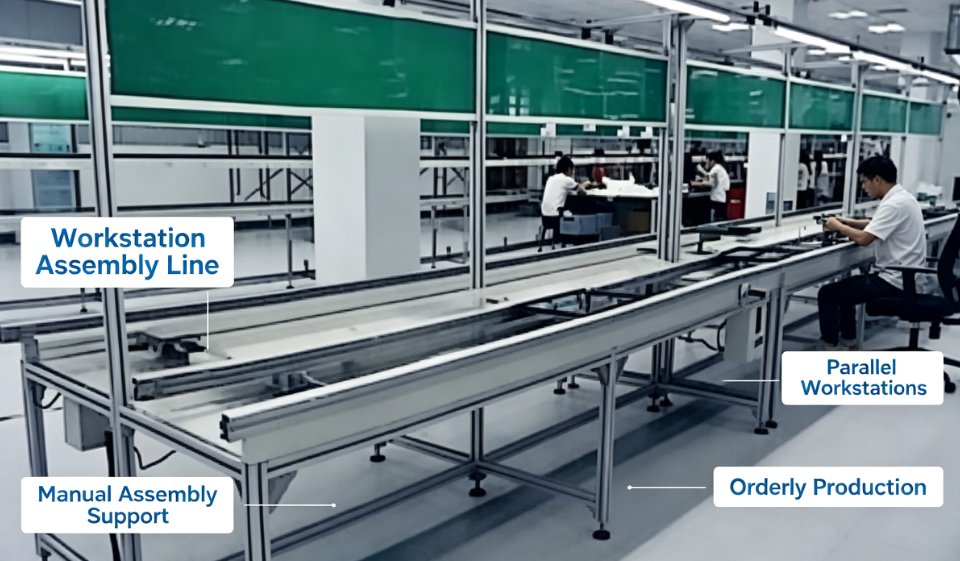

تصميم عمل ثنائي الجوانب: يمكن لصفين من المشغلين إجراء عملية التوصيل في نفس الوقت، مما يحسن كفاءة الإنتاج بشكل كبير، ويوفر مساحة أرضية الورشة مقارنة بخطين أحاديي الجانب.
نظام حماية ESD كامل: حزام مضاد للكهرباء الساكنة + طاولة عمل مضادة للكهرباء الساكنة + سلك تأريض، يلبي معيار الصناعة الإلكترونية المضاد للكهرباء الساكنة.
قابل للتخصيص بالكامل: يمكن تعديل طول الخط، الارتفاع، نطاق عرض لوحة الدوائر المطبوعة، تكوين الإضاءة، مقابس الطاقة، الحاجز وفقًا لتخطيط ورشة العمل ومتطلبات الإنتاج للعميل.
تعديل سرعة سلس: سرعة متغيرة مستمرة، تتكيف مع إيقاع إنتاج مختلف.
سهولة الصيانة: هيكل تجميع معياري، مناسب للفحص اليومي، استبدال الأجزاء وإعادة التموضع عند إعادة ترتيب الورشة لتخطيط الإنتاج.
توصيل سلس: يمكن توصيله بآلة لحام الموجة، ومعدات SMT، وآلة مناولة لوحات الدوائر المطبوعة لبناء خط إنتاج DIP تلقائي.
| المعلمة | القيمة |
|---|---|
| الموديل | JP-DIP800-B |
| الطول القياسي | 3 متر / 4 متر / 6 متر (قابل للتخصيص) |
| ارتفاع العمل | 750 ملم (عمل جلوس) / 900 ~ 1100 ملم (عمل وقوف، قابل للتخصيص) |
| نطاق عرض لوحة الدوائر المطبوعة | 50 ملم ~ 300 ملم (قابل للتعديل) |
| سرعة النقل | 0.1 ~ 5 متر/دقيقة، سرعة متغيرة بدون خطوات |
| مزود الطاقة | AC220V 50/60Hz |
| مادة الإطار | سبائك الألومنيوم 6063-T5 |
| حزام الناقل | حزام PVC أخضر مضاد للكهرباء الساكنة |
| المقاومة السطحية للحزام | 10^6 ~ 10^9 أوم |
| الضوضاء | ≤60 ديسيبل أثناء التشغيل |
| درجة حرارة العمل | 0 ~ 45 درجة مئوية |
لوحات دوائر الأجهزة المنزلية، إمدادات الطاقة التبديلية، لوحات تشغيل LED، لوحات التحكم الإلكترونية للسيارات، لوحات تحكم صناعية، لوحات دوائر إلكترونية طبية، لوحات أم لمعدات الأمان وغيرها من إنتاج تجميع المكونات عبر الفتحات DIP.
ندعم التخصيص الكامل غير القياسي. يمكن لفريق المهندسين لدينا عمل رسومات تخطيطية، ومحاكاة ثلاثية الأبعاد وفقًا لحجم ورشة العمل، وأبعاد لوحة الدوائر المطبوعة، ومتطلبات سعة الإنتاج. نقدم إرشادات التركيب في الموقع، وتدريبًا على التشغيل، وخدمة صيانة ما بعد البيع.
