تعديل يدوي تعديل عرض SMT ناقل PCB متوافق مع سمك PCB 0.4 إلى 5 مم SMT معدات نقل PCB

وصف المنتج:

The SMT PCB Conveyor is an essential piece of equipment designed specifically for the efficient and reliable transportation of printed circuit boards (PCBs) within Surface Mount Technology (SMT) production linesتم تصميم هذا الناقل لتلبية متطلبات صناعة الالكترونيات الحديثةتيسير التكامل السلس مع الآلات الحيوية الأخرى مثل آلة تحميل الفراغ، رف المجلات، محمل المجلات، ومحطة الاتصال.

واحدة من الميزات المتميزة لهذا ناقل SMT PCB هو طوله القابل للتعديل ، والذي يتراوح عادة من 1000 إلى 3000 ملليمتر.هذه المرونة تسمح للمصنعين بتخصيص الناقل لتتناسب مع التخطيط وتدفق العمل المحدد لخط إنتاج SMT الخاص بهم، تحسين استغلال المساحة وتحسين الكفاءة العامة. سواء كنت بحاجة إلى ناقل مضغوط لإعداد إنتاج أصغر أو ناقل تمديد لخط التجميع الأكثر تعقيدا،يمكن تخصيص هذا المنتج لتلبية متطلباتك الدقيقة.

الاستقرار أثناء النقل أمر بالغ الأهمية لمنع تلف PCB الحساسة والحفاظ على دقة الإنتاج. لمعالجة هذا ، تم تجهيز الناقل بمواصفات البولية الموسعة 4 مم.هذا التحسين التصميم يحسن بشكل كبير استقرار الحزام النقل، مما يقلل من مخاطر عدم التنسيق أو الانزلاق أثناء التشغيل. تضمن القماشة الموسعة أن يتم نقل PCBs بسلاسة وآمنة ، مما يقلل من وقت التوقف وتعزيز جودة المنتج.

طريقة ضبط عرض ناقل SMT PCB يدوية ، مما يوفر للمشغلين تحكمًا مباشرًا في عرض الناقل لاستيعاب أحجام مختلفة من PCB.هذه ميزة ضبط يدوي هو بديهي ويسمح التغييرات السريعة، وهو مفيد بشكل خاص عند التبديل بين نماذج PCB مختلفة أو سلسلة إنتاج.الحامل يضمن أن يتم الاحتفاظ بـ PCBs بشكل ثابت طوال عملية النقل، ومنع التشويش أو التضليل.

استهلاك الطاقة هو اعتبار حاسم في المعدات الصناعية ، وتم تصميم ناقل SMT PCB للعمل بكفاءة مع أقصى طاقة 100W.لا تقلل هذه الطاقة المنخفضة من تكاليف التشغيل فحسب ، بل تسهم أيضًا في عملية تصنيع أكثر ملاءمة للبيئةعلى الرغم من استهلاك الطاقة المتواضع ، يوفر الناقل أداءً موثوقًا ، يدعم التشغيل المستمر في بيئات إنتاج SMT ذات الطلب العالي.

التكامل مع مكونات إنتاج SMT الأخرى هي ميزة رئيسية أخرى لهذا الناقل.والتي هي مسؤولة عن اختيار ووضع PCBs على الحزام الناقل بدقة ورعايةبالإضافة إلى ذلك ، فإنه يكمل رفوف المجلات ومحمولات المجلات التي تنظم وتزود PCBs في دفعات ، مما يسهل عملية التغذية.الحامل أيضا تتواصل بفعالية مع محطة الاتصال، وضمان تسليم منسق بين مراحل مختلفة من خط التجميع لمواصلة سير العمل الأمثل.

بشكل عام ، ناقل SMT PCB هو حل متعدد الاستخدامات وقوي يزيد من كفاءة وموثوقية خطوط إنتاج SMT. طوله القابل للتعديلتصميم القوالب الموسعة لنقل ثابت، ضبط العرض اليدوي، وانخفاض استهلاك الطاقة تجعله خيارا مثاليا للمصنعين الذين يسعون إلى تحسين التعامل مع PCB.من خلال تسهيل النقل السلس والتكامل السلس مع محمولات الفراغ، رفوف المجلات ، محمولات المجلات ، ومحطات الاتصال ، يلعب هذا الناقل دورًا حاسمًا في تحقيق تجميع SMT عالي الجودة وعالي الإنتاجية.

الخصائص:

• اسم المنتج: ناقل PCB SMT
• واجهة المستخدم: واجهة HMI بشاشة لمسة لسهولة التشغيل
• استخدام: مصممة خصيصا لمعالجة SMT PCB
• إمدادات الهواء: 4-6 Kgf / cm2 لضمان الأداء الهوائي المستقر
• نوع ناقل الحركة: محرك حزام عجلة متزامن 10 ملم للحركة السلسة والدقيقة
• طول الناقل: قابلة للتعديل، عادة ما تتراوح من 1000 إلى 3000 مم لتناسب احتياجات الإنتاج المختلفة
• النظام المتكامل لإدارة معجون اللحام لتعزيز دقة تطبيق معجون اللحام
• وظائف كل من محرك النقل ومحطة الاتصال لدمج سير العمل بسلاسة
• يدعم نظام إدارة كفاءة لصق عصى اللحام لتحسين جودة الإنتاج

المعلمات التقنية:

التطبيقات:

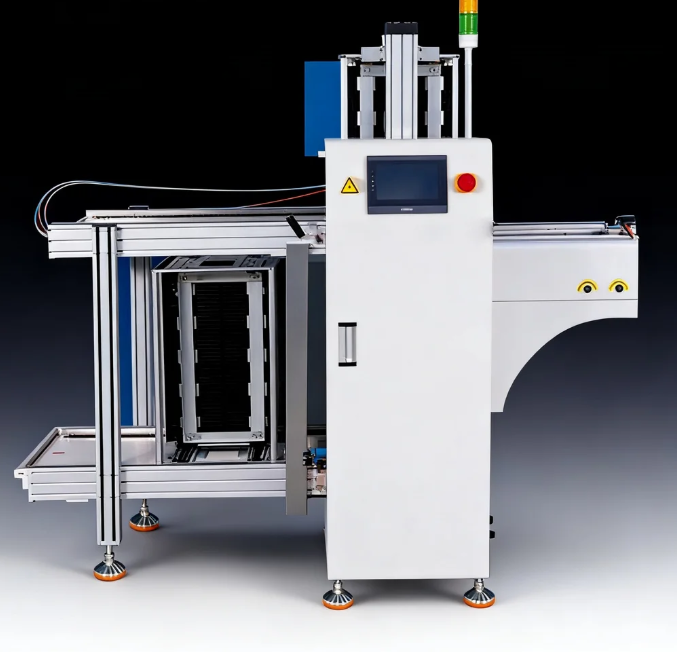

منتج Kutede SMT PCB ، رقم الطراز KTD-010 ، من شينزين الصين ،هو قطعة عالية الكفاءة من معدات أتمتة معالجة المواد مصممة خصيصا لصناعة التصنيع الإلكترونيةيضمن نظام التحكم المتقدم PLC مع واجهة الشاشة اللمسية سهلة الاستخدام التشغيل الدقيق والموثوق به، مما يجعله الحل المثالي لخطوط الإنتاج الحديثة.

تم تصميم هذا الناقل للتعامل مع أحجام PCB تتراوح من 80 * 50mm إلى 300 * 120mm ، وتستوعب مجموعة واسعة من لوحات الدوائر المطبوعة.تم تحسين هيكل المسار الواحد لنقل سلس ومستقريحتوي على عجلة 4 ملم واسعة تضمن نقل متسق دون انزلاق أو عدم التوافق. بالإضافة إلى ذلك ، يدعم الناقل سمك PCB من 0.4 ملم إلى 5 ملم ،توفير المرونة لمتطلبات التصنيع المتنوعة.

في التطبيق العملي، تتفوق Kutede KTD-010 كمحمول / محطة اتصال داخل خطوط التجميع SMT،تسهيل نقل بلا خلل من PCBs بين محطات المعالجة المختلفة مثل طباعة معجون اللحامأجهزة الاختيار والوضع ، أفران إعادة التدفق ، وأنظمة التفتيش. تصميمها القوي والتحكم الدقيق يجعلها جزءا لا غنى عنه من معدات معالجة PCB ،تحسين كفاءة سير العمل وتقليل أخطاء التعامل اليدوي.

هذا النظام الناقل مفيد بشكل خاص في السيناريوهات التي تكون فيها الإنتاجية العالية والجودة المتسقة أمرًا حاسمًا ، مثل الإنتاج الضخم للأجهزة الإلكترونية الاستهلاكية ، وأجهزة الكترونية للسيارات ،أجهزة الاتصالات، وأنظمة التحكم الصناعية. تساعد قدرات الأتمتة على خفض تكاليف العمالة وتحسين سرعة الإنتاج مع الحفاظ على سلامة المنتج.

وعلاوة على ذلك، يمكن دمج محمولات الكتيد SMT PCB في خطوط التجميع الآلية الأكبر، والتي تعمل كمكون رئيسي في إعدادات معدات أتمتة التعامل مع المواد.قابليته للتكيف مع أبعاد وسمك مختلفة من PCB، جنبا إلى جنب مع آلية نقل مستقرة، يضمن أداء موثوق به عبر بيئات التصنيع المختلفة.

بشكل عام، نموذج KTD-010 من Kutede هو حل محمول / محطة اتصال أساسية لمصنعي الإلكترونيات الذين يسعون إلى تحسين عمليات التعامل مع PCB، وتحسين كفاءة الإنتاج،والحفاظ على معايير عالية الجودة في عمليات تجميع SMT.

التخصيص:

منتج كوتيد SMT PCB، النموذج KTD-010، تم تصميمه مع ميزات قابلة للتخصيص لتتناسب تماما مع احتياجات خط الإنتاج الخاص بك.هذا الناقل يقدم عرض ناقل قابل للتعديل يتراوح عادة من 50 إلى 350 مم، مما يضمن التوافق مع أحجام مختلفة من الأقراص الصلبة. طول الناقل يمكن تعديله أيضًا ، عادة ما يكون بين 1000 و 3000 مم ، مما يسمح بالاندماج المرن في الأنظمة الحالية.

يتم توفير طاقة تصل إلى 100 واط ، و KTD-010 يضمن التشغيل الفعال والمستقر. يحتوي على مواصفات القوالب الموسعة 4 ملم التي تضمن نقل مستقر لـ PCB ،تقليل مخاطر عدم التنسيق أو التلف أثناء النقلطول المسار القياسي هو 300 ملم، مصممة لتحسين تدفق ومعالجة ألواح الدوائر الخاصة بك.

بالإضافة إلى الناقل ، تقدم Kutede خدمات تخصيص المنتجات التي تشمل الاندماج مع أنظمة Vacuum Loader لوضع PCB آمن ،خيارات رف المجلة أو محمل المجلة لتغذية المكونات المنظمة، وحلول Buffer Conveyor لإدارة سير العمل ومنع اختناقات. هذه الخيارات القابلة للتخصيص تعزز الإنتاجية والموثوقية في عملية تجميع SMT الخاصة بك.
